HRD-система предназначена для активного подавления взрыва на стадии его зарождения. Устанавливается в бункерах, конвейерах, мельницах, трубопроводах и т.п.

  • описание
  • техническая информация
  • Документация
  • Установка и обслуживание
Описание

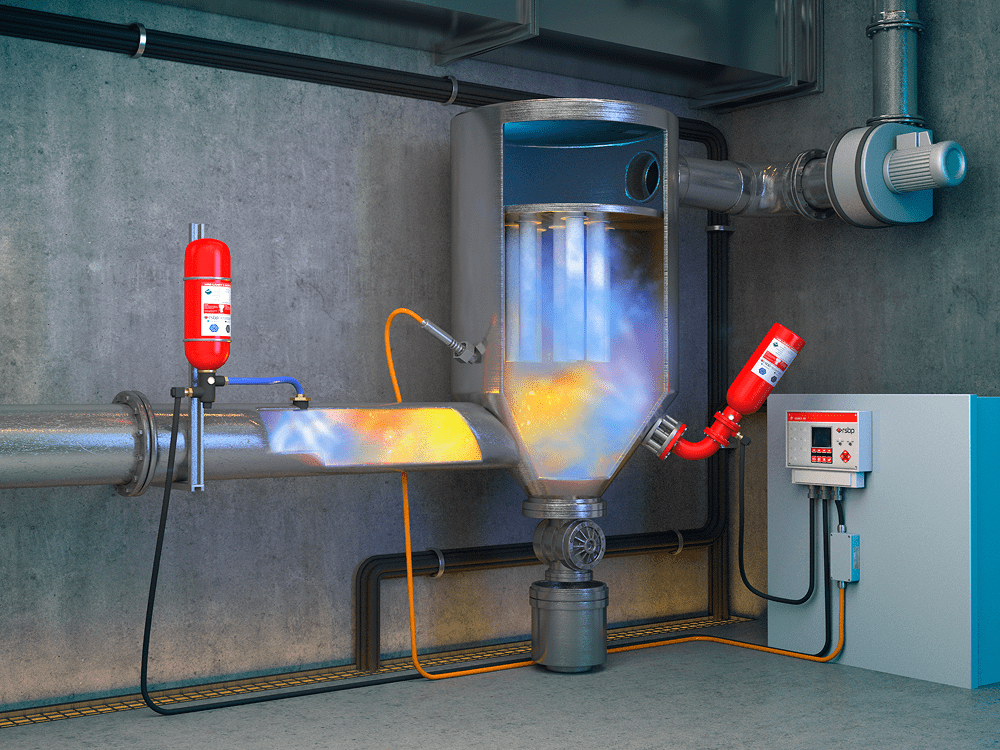

Система HRD (англ. название High Rate Discharge) регистрирует взрыв в оборудовании на начальной стадии при помощи высокочувствительных датчиков и эффективно подавляет путём внесения взрывоподавляющего вещества.

При зарождении взрыва происходит изменение параметров пылевоздушной смеси. Высокочувствительные датчики реагируют на изменение давления и повышение температуры, передают сигнал тревоги на контроллер. Тот отдаёт команду на активацию HRD-баллонов со взрывоподавляющим веществом в зоне возможной аварии. В результате защита предотвращает развитие вторичного взрыва, который и приводит обычно к разрушительным последствиям.

Основные элементы системы hrd:

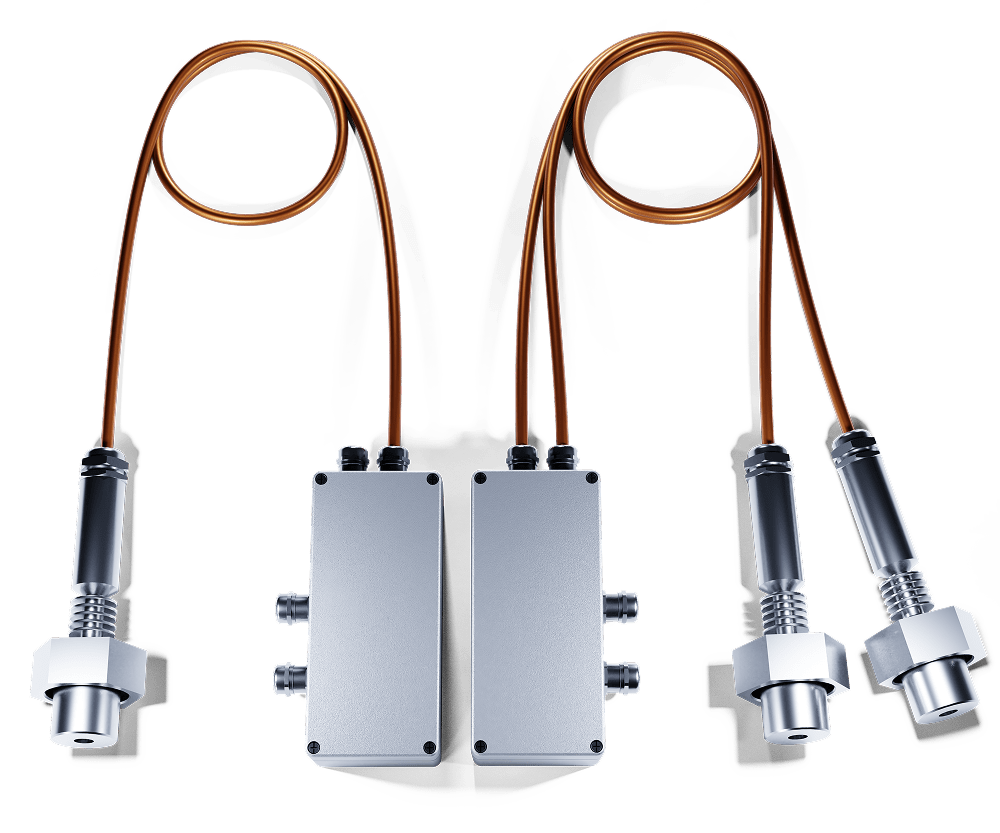

    1. Детекторы, состоящие из сенсора, датчика и замыкателя. Они постоянно отслеживают и регистрируют возникновение взрыва в технологическом оборудовании и передают сигнал в управляющий центр (контроллер). В зависимости от условий эксплуатации система hrd оснащается оптическими датчиками, реагирующими на инфракрасное излучение, или датчиками давления.

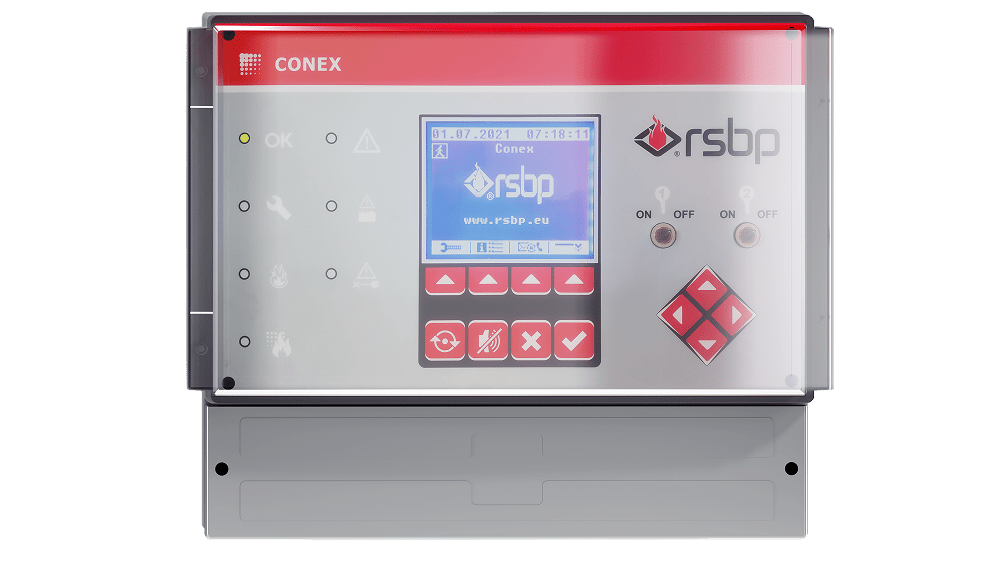

    2. Контроллер CONEX. Это управляющий центр, который обрабатывает сигналы от детекторов и передает команды на активацию HRD-ёмкостей со взрывоподавляющей жидкостью.

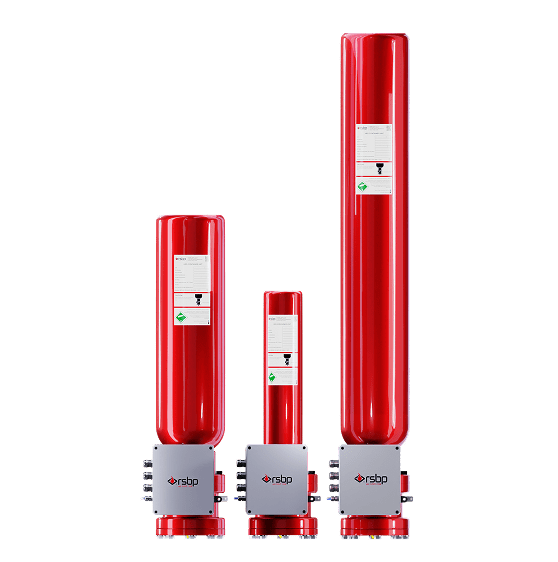

    3. HRD-баллон (ёмкость) с огнетушащим веществом. При возникновении и регистрации взрыва приводится в действие генератор давления, под воздействием которого высвобождается предохранительное устройство и открывается отверстие в горловине клапана. При помощи сжатого газа осуществляется выброс огнетушащего вещества в технологическое оборудование с целью пресечения либо подавления взрыва. В результате давление снижается до безопасного, и аварии не происходит. Процесс занимает не более 60 мс. Форсунка HRD баллона является телескопической и закрыта разрывной мембраной. В зависимости от условий эксплуатации мембраны могут быть выполнены из нержавеющей стали или тефлона. При активации HRD баллона поток взрывоподавляющего вещества выталкивает форсунку внутрь оборудования. Такой дизайн исключает влияние на технологический процесс при нормальном режиме функционирования и защищает от загрязнения.
explosion protection stages
Преимущества

    1. Быстро подавляет взрыв — от момента обнаружения до подачи взрывоподавляющего вещества проходит не более 60 мс. Продукты взрыва не выходят за пределы оборудования.
    2. Просто собрать — монтаж состоит всего из двух этапов, по готовым комплектам чертежей и руководству по монтажу.
    3. Легко обслуживать — мы передадим подробное руководство по эксплуатации, в котором описана периодичность всех действий. От работников заказчика требуется только визуальный контроль чистоты и сохранности компонентов, ежемесячный контроль давления на HRD-баллонах.
    4. Можно применить к большинству технологических процессов на объектах хранения и переработки растительного сырья.
    5. Устанавливается без изменений конструкции действующего технологического оборудования.
    6. Можно применять на открытых площадках и в замкнутых помещениях.
    7. Активные компоненты (HRD-баллоны) легко заменить после использования.
техническая информация

В HRD-системе используется детектор давления типа DETEX, а также оптические инфракрасные детекторы типа LUMEX 1 и LUMEX 3.

Управляющий центр CONEX поставляется в двухзонном, четырехзонном, шестизонном или восьмизонном исполнении. Он оснащён дисплеем для индикации статуса системы и выключателями сервисного режима. Встроенная аккумуляторная батарея гарантирует не менее 4 часов автономной работы в случае перебоев в электроснабжении.

В HRD-ёмкости используется мелкий огнетушащий порошок ABC, имеющий название FUREX 770, SODA BICARBONA, TROPOLAR FORTE и т.п.

Тип напорного сосудаA1A2BCDEG
Объем [л]5.345.34820205050
Рабочее давление [бар]1201205050505050
Размеры клапана3/4″3/4″3″3″4″3″4″
Видео – Тестирование HRD-системы – активное подавление взрыва.
Производитель: RSBP s.r.o.

Документация

CONEX инструкция по эксплуатации
Ru
  • Ru
  • En
DETEX инструкция по эксплуатации
Ru
  • Ru
  • En
HRD-система инструкция по эксплуатации
Ru
  • Ru
  • En
LUMEX 4 инструкция по эксплуатации
Ru
  • Ru
  • En
LUMEX 1 инструкция по эксплуатации
Ru
  • Ru
  • En
HRD баллоны технический лист
Ru
  • Ru
  • En
HRD баллон типа NFPA технический лист
Ru
  • Ru
  • En
CONEX datasheet
En
  • En
CONEX MULTIZONE datasheet
En
  • En
COOLING ADAPTER DETEX datasheet
En
  • En
DETEX datasheet
En
  • En
DIN-ZONE datasheet
En
  • En
FLEXI ADAPTER DETEX datasheet
En
  • En
ds_flexi_adapter_detex_en.pdf
En
  • En
HRD NOZZLE DN50 datasheet
En
  • En
HRD NOZZLE DN80 datasheet
En
  • En
HRD NOZZLE VIBRATION TECHNOLOGY datasheet
En
  • En
HRD-SYSTEM AND BARRIER WITH LOCK user manual
En
  • En
LUMEX 1 datasheet
En
  • En
LUMEX 4 datasheet
En
  • En
LUMEX 4_02 datasheet
En
  • En
Установка

На технологическое оборудование устанавливаются детекторы и HRD-ёмкости (активные элементы). Монтаж производится при помощи адаптеров, приемников, держателей, фланцев и т.д. В комплект поставки входит документация с чертежами, которые помогут разобраться с механической сборкой.

На втором шаге подсоединяется кабельная проводка, производится настройка системы и установка параметров. После этого система вводится в рабочее состояние. Производятся приёмка-передача и соответствующее вводное обучение персонала заказчика. Документация к поставке включает раздел «Электрооборудование», которая поможет на этом этапе.

Мы передадим заказчику:

  • руководство по эксплуатации;
  • комплект чертежей для сборки;
  • руководство по монтажу;
  • сертификат соответствия.
Техническое обслуживание

В комплект поставки входит подробное руководство по эксплуатации. На основании него заказчик разрабатывает свою инструкцию, в которой описывает действия персонала.

Техническое обслуживание системы HRD заключается в постоянном оптическом и визуальном контроле на предмет чистоты, механической целостности всех компонентов. Раз в месяц нужно выполнять действия:

  • ТО устройства подачи воздуха под давлением для обдувки оптических детекторов, если таковые используются;
  • контроль рабочего давления на манометрах HRD-баллонов.

Обо всех неисправностях заказчик сообщает в «АТЕКС.ЦЕНТР».

Сервисное обслуживание системы проводится с периодичностью, установленной руководством по эксплуатации:

  • раз в 6 месяцев — проверки системы HRD и / или HRD-барьера (блоки управления, детекторы, сосуды HRD);
  • раз в год — проверки сосудов HRD, сопел, среды пожаротушения и ее распределения, труб;
  • раз в 3 года — смена внутреннего аккумулятора в блоках управления (батареи), замена активатора HRD;
  • раз в 10 лет — испытание давлением сосудов HRD в соответствии с действующими законодательными нормами.
